ZY-ANB阿牛巴流量計
產品特點：
訂購阿牛巴流量計所需要的參數：
1、被測量的介質 2、被測量介質的溫度 3、被測量介質的壓力 4、被測量介質的流量 5、被測量介質的粘度
產品應用：訂購阿牛巴流量計所需要的參數：
1、被測量的介質 2、被測量介質的溫度 3、被測量介質的壓力 4、被測量介質的流量 5、被測量介質的粘度
.jpg)

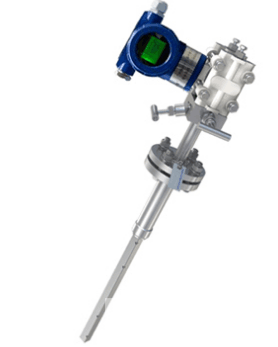

ZY-ANB阿牛巴流量計（Annubar Flow element）也叫均速管流量計。當流體通過時，在迎流孔與背流孔間產生壓力差，配套相應的差壓變速器、流量顯示儀，就成為一套阿牛巴流量計。它在石油化工、冶金、電廠、電力、輕紡等行業的過程中廣泛使用，對氣體、液體、蒸汽、水、風量等流體進行流量測量。
一.產品特點:
1、阿牛巴流量計對流體產生的阻力很少，zui大不超過zui大壓差值的20％;而且工藝管道的直徑越大,阻力損失越小。與孔板比較，一套阿紐巴流量計一年運行所節約的能量?jī)r(jià)值，相當于一套孔板流量計投資費用的幾倍至幾十倍之多。
2、阿牛巴流量計的測量精度高于孔板流量計（±0.2%）；而且穩定性和復現性良好。
3、阿牛巴流量計造價低，結果簡單，運行周期長，維修容易，尤其適宜大口徑管道的流量測量，比孔板拆裝的工作量少得多；當配備閘閥時還可不停車安裝和拆卸。
4、阿牛巴流量計正、負壓引出孔后的管道線安裝要求，與孔板流量計的安裝要求一樣。
二.技術參數：
1、規格：DN50-DN5000（mm）；插入式：DN500-DN5000（mm）；
2、測量準確度：±0.2%；重復性：±0.1%；
3、范圍度：體積流量：10：1；質量流量：8：1；
4、工作壓力：均速管無提出功能型：≤20MPa；均速管可提出型：≤10MPa；
5、流體溫度：≤450℃；
6、介質粘度：≤30CP（相當于重油）；
7、材質：均速管、三閥組：各種牌號不銹鋼（任選）；主體管、法蘭：不銹鋼或碳鋼（任選）；
三.工作原理：
當流體流過阿牛巴流量計探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。阿牛巴均速流量探頭能檢測到由流體的平均速度所產生的平均差壓。阿牛巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使準確測平均流速成為可能。
四.產品選型：
|
型譜 |
說明 |
|||||||
|
ZY-ANB |
|
節流裝置 |
||||||
|
安裝形式 |
M |
|
螺紋 |
|||||
|
F |
|
法蘭 |
||||||
|
本體材質 |
|
1- |
|
碳鋼 |
||||
|
2- |
|
不銹鋼 |
||||||
|
3- |
|
耐高溫材質 |
||||||
|
測量管徑 |
|
50- |
|
DN50 |
||||
|
65- |
|
DN65 |
||||||
|
80- |
|
DN80 |
||||||
|
100- |
|
DN100 |
||||||
|
125- |
|
DN125 |
||||||
|
150- |
|
DN150 |
||||||
|
200- |
|
DN200 |
||||||
|
225- |
|
DN225 |
||||||
|
250- |
|
DN250 |
||||||
|
300- |
|
DN300 |
||||||
|
350- |
|
DN350 |
||||||
|
400- |
|
DN400 |
||||||
|
450- |
|
DN450 |
||||||
|
500- |
|
DN500 |
||||||
|
600- |
|
DN600 |
||||||
|
800- |
|
DN800 |
||||||
|
900- |
|
DN900 |
||||||
|
1000- |
|
DN1000 |
||||||
|
工作壓力 |
|
1 |
|
0.6 MPa |
||||
|
2 |
|
1.6 MPa |
||||||
|
3 |
|
2.5 MPa |
||||||
|
4 |
|
4.0 MPa |
||||||
|
5 |
|
6.4 MPa |
||||||
|
6 |
|
10.0 MPa |
||||||
|
工作溫度 |
|
1 |
|
120℃以下 |
||||
|
2 |
|
220℃以下 |
||||||
|
3 |
|
|
||||||
|
介質類型 |
|
LC |
|
干凈液體 |
||||
|
GC |
|
清潔氣體 |
||||||
|
LT |
|
易臟液體 |
||||||
|
GT |
|
易臟氣體 |
||||||
|
VM |
|
飽和蒸汽 |
||||||
|
VH |
|
過熱蒸汽 |
||||||
|
附件 |
|
00 |
不帶附件 |
|||||
|
01 |
僅帶差壓變送器 |
|||||||
|
10 |
僅帶流量積算儀 |
|||||||
|
11 |
帶差壓變送器和流量積算儀 |
|||||||
五.訂購阿牛巴流量計所需要的參數：
1、被測量的介質 2、被測量介質的溫度 3、被測量介質的壓力 4、被測量介質的流量 5、被測量介質的粘度
