ZY-CSB-4000手持式超聲波流量計
產品特點：
采用時差式測量原理:一個探頭發射信號穿過管壁、介質、另一側管壁后，被另一個探頭接收到，同時，第二個探頭同樣發射信號被第一個探頭接收到，由于受到介質流速的影響，二者存在時間差Δt，根據推算可以得出流速V和時間差Δt之間的換算關系V=(C2/2L)×Δt，進而可以得到流量值Q。
產品應用：
持式超聲波流量計采用外夾式傳感測量液體流量。安裝過程極為簡單，全中文的人機界面，更易于操作。特別適合流量平衡測試及流量監測:飲用水、河水、海水、冷卻水、熱水、工業污水、潤滑油、柴油、燃油、化工液體等。
.jpg)
一.產品概述

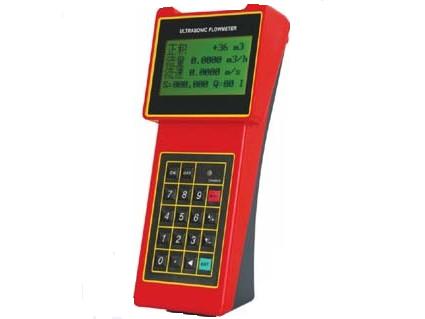

ZY-CSB-4000 手持式超聲波流量計是為了提高流量測量的方便性而設計的，體積小，重量輕，只需要將傳感器安裝在管道外壁上即可完成對流量的測量。
廣泛應用于自來水、供暖、水利、冶金、化工、機械等行業，可以用做監測、流量對比、臨時檢測、流量巡查，是流量檢測可選的工具儀表。
二.產品特點
體積小，重量輕 體積僅為200×93×33mm
非接觸式測量 將帶有磁性的超聲波流量計傳感器吸附在管道外壁，即可完成流量測量
支持多語言菜單 可定制中、英、意大利、西班牙等多種語言
測量范圍大 選用不同型號的傳感器，可實現口徑DN15~DN6000mm管道流量的測量
大屏幕液晶顯示 可同時顯示累積流量、瞬時流量、流速、工作狀態等
內置數據存儲器 內置數據記錄器空間為24K字節，可以存儲2000行的測量數據
類 別 性能、參數 | ||
主 機 | 原 理 | 超聲波時差原理，4 字節IEEE754 浮點運算 |
精 度 | 流量：優于±1% | |
顯 示 | 4×8中文或4×16西文點陣式背光液晶顯示器，支持中、英、意三種語言 | |
數據接口 | 隔離RS232串行接口，可通過PC電腦對流量計進行升級 | |
管道情況 | 管 材 | 鋼，不銹鋼，鑄鐵，水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
管 內 徑 | 15-6000mm | |
直 管 段 | 傳感器安裝點zui好滿足：上游10D，下游5D，距泵出口30D（D 是指管徑） | |
測量介質 | 種 類 | 水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
溫 度 | -30～160℃ | |
濁 度 | 10000 ppm 且氣泡含量小 | |
流 速 | 0～±10 m/s | |
工作環境 | 溫 度 | 主機：-20～60℃，流量傳感器：-30℃～160℃ |
濕 度 | 主機：85%RH；傳感器防護等級IP67 | |
電 源 | 3節內置1.2V容量為2000mAH的充電Ni-MH電池，每次充滿電可持續工作12小時以上，使用AC90~260V電源適配器，可實現不間斷測量 | |
功 耗 | 1.5W | |
外殼材料 | 阻燃ABS | |
主機重量 | 390g | |
三.產品測量圖
外夾式 | 支架式 |
|
|
四.產品可選配流量傳感器

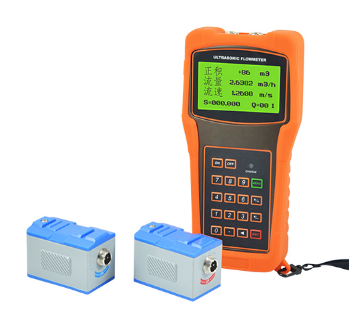

| 夾裝式傳感器 | 帶有強力磁鐵，測量鋼管、鑄鐵管時，只需將傳感器吸附在管道外壁即可 傳感器上蓋標注了超聲波信號的發射向 | 詳情請點擊 》》》 |
| 支架式傳感器 | 固定裝置和滑道采用全鋁材質，重量輕、結構堅固 帶有公英制標尺，提高安裝精度和方便性 | 詳情請點擊 》》》 |
